Tektronix泰克 微波分析儀MCA3027
名稱：其他儀器與工具
品牌：
型號：
簡介：Tektronix泰克 MCA3000 系列產品技術資料 MCA 系列擁有業內領先的頻率和時間分辨率，標配內部存儲器、向存儲器傳輸?shù)目焖贁?shù)據傳輸速率為 250k 個樣點/秒以及集成功率計。多參數顯示器在主測量值的旁邊顯示輔助測量值，讓您可以...
申請服務
- 產品介紹

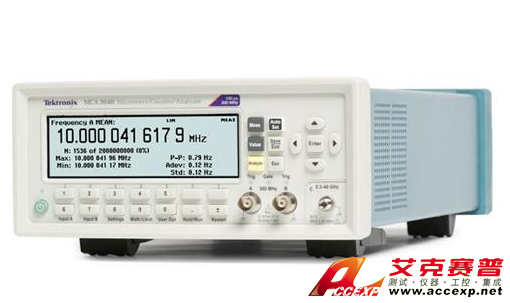

Tektronix泰克 微波分析儀MCA3027擁有業內領先的頻率和時間分辨率，標配內部存儲器、向存儲器傳輸?shù)目焖贁?shù)據傳輸速率為 250k 個樣點/秒以及集成功率計。多參數顯示器在主測量值的旁邊顯示輔助測量值，讓您可以一覽所需的結果。提供業內最全面的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。
Tektronix泰克 微波分析儀MCA3027主要性能指標
- 27?GHz 和 40?GHz 型號
- 帶 CW 或突發模式的微波分析儀通道
- 兩條 300?MHz 通用通道
- 100?ps 單次時間分辨率
- 12?位/秒頻率分辨率，14?位顯示器
- 25?ms（自動）或零（手動）采集時間
- 3?mV 電壓分辨率
- 可選的 1.5×10–8 超高穩定度恒溫槽時基
- -35?dBm 至 +10?dBm 功率范圍
Tektronix泰克 微波分析儀MCA3027主要特點
-
測量吞吐量
- 向內部存儲器傳輸?shù)臄?shù)據傳輸速率為 250k 個樣點/秒（最多可存儲 750k 個樣點）
-
通過 USB/GPIB 總線的數據傳輸速率為 5k 個樣點/秒（數據塊模式）
-
可用功能和特點
-
自動化測量：頻率，周期，比率，時間間隔，時間間隔錯誤，脈沖寬度，上升/下降時間，相位角，占空比，最大電壓，最小電壓，峰峰值電壓
- 集成功率計
- 多測量顯示器
- 趨勢圖模式
- 測量統計模式
- 直方圖模式
- 艾倫偏差
- 零死區時間頻率/周期測量
-
Tektronix泰克 微波分析儀MCA3027連接能力
- 后面板上有 USB 設備和 GPIB 端口，實現快速 PC 連接
- GPIB 接口支持全面兼容 SCPI 的可編程性并提供仿真模式，使現有 ATE 系統實現即插即用替換
- 外部啟動輸入
- 10?MHz 參考振蕩器輸出
- 隨附美國國家儀器的 LabVIEW SignalExpress? TE 限定版軟件，讓工作臺實現連通
| 型號 | 最大頻率 | 時間分辨率 | 頻率分辨率 |
|---|---|---|---|
| MCA3027 | 27 GHz | 100 ps | 12 位 |
| MCA3040 | 40 GHz | 100 ps |
12 位 |
選配應用軟件
- 提供選配的 TimeView? 軟件，用于調制域分析
業內領先的性能，適合要求嚴苛的設計
快速高分辨率頻率或功率測量的采集時間非常短，為 25?ms（自動）或零（手動），這對于驗證現今的復雜設計非常重要。對于校準和計量應用，MCA3000 微波計數器分析儀系列通過穩定的內部 OCXO 時基、低系統化時間間隔 A-B 錯誤以及高分辨率，提供極高的精度。
MCA3000 系列儀器在分辨率、速度和采集時間方面優于當今市場上的所有微波計數器。MCA3000 系列配有集成功率計，集多種不同功能于一身，具有豐富功能。
MCA3000 系列不僅是出色的微波計數器，還可通過兩個額外的 300?MHz 輸入用作通用定時器/計數器。
快速吞吐量可縮短測試時間
MCA 微波計數器系列提供業內最大的吞吐量，與市場上的其他微波定時器/計數器相比，可節省高達 90% 的測試時間。在內部存儲器中每秒可存儲多達 250,000?個測量結果。或者，在數據塊模式下，您通過 GPIB 或 USB 接口每秒可傳輸多達 5000?個測量結果。
功率測量
利用集成功率計，MCA 系列能夠在任何受支持的頻率等級下，通過單一連接測量頻率和功率。這是第一次可以按照與頻率一樣的方法以數字方式和圖形方式查看、收集和分析信號功率的變化。利用 100?ms 下 0.01?dBm 的測量時間分辨率以及 –35?dBm 至 +10?dBm 的寬功率范圍，您可以靈活地進行廣泛的功率測量。
使用業內唯一的圖形顯示功能分析您的設備
利用 MCA 系列獨有的顯示功能，您可以通過一個測試連接測量同一信號的多個參數。為了揭示漂移、瞬態干擾以及穩定度等信號質量問題，您可在 MCA 系列圖形顯示模式下，通過實時趨勢圖或直方圖的形式查看數據，也可使用測量統計來跟蹤信號參數隨時間變化的情況。通過一鍵式分析模式，您可以直接在定時器/計數器的顯示器上快速深入地分析設備的行為。
多參數顯示器
利用多參數顯示器，您可以讀取隨主頻率、時間或相位測量值一起顯示的重要輔助測量值（比如 Vmax、Vmin 和 Vp-p）。您可以一覽所需的信息以快速評估設備的性能。
?
三條輸入通道讓您可以測量不同信號之間的關系。例如，您可以測量設備輸入信號與輸出信號之間的相位關系。利用多參數顯示，您可以同時讀取其他關鍵的參數，比如信號與電壓比的測試頻率（以 dB 為單位），一切都一目了然。
測量趨勢圖
根據您的測試案例，信號參數可能隨時發生變化。在趨勢圖分析模式下，您能夠以圖形方式繪制測量值隨時間變化的趨勢圖。
?
測量統計
利用集成式統計處理功能，您只需按下按鈕，便可計算測量的平均值、標準值和艾倫偏差，還可跟蹤最小和最大測量值。
?
直方圖
直方圖功能讓您能以圖形方式查看一組測量值的平均和標準偏差以及測量結果的分布情況。
?
可選調制域分析

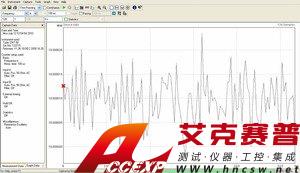

利用選配的 Tektronix TimeView? 軟件 (TVA3000)，MCA 系列產品可成為高性能調制域分析儀。利用高測量速度（高達 250k 個測量/秒）和 750k 的存儲深度，可以實時捕獲快速頻率變化，然后通過 TimeView 進行分析。這款全面的軟件工具支持遠程儀器控制，還支持以選擇的圖形分析和顯示測量結果。例如，結果可以顯示為原始數據、統計直方圖、波形圖（如同使用示波器一樣）或 FFT 頻譜圖。TimeView 進一步允許分析調制深度或頻率調制指數等調制參數。
?
專業設計，讓您的工作更輕松
MCA3000 系列采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。
直觀的操作
菜單導向的設置降低出現錯誤的風險。通過專用的菜單導向前面板按鈕，您將可以快速訪問常用功能和參數，縮短設置時間。例如，使用單點觸控式 Analyze（分析）鍵，可以在統計、直方圖和趨勢圖模式之間切換。
自動設置功能
與泰克示波器類似，前面板 Autoset（自動設置）按鈕自動設置適合所應用實際信號的最佳觸發電平和遲滯。
PC 連接方便
通過后面板 GPIB 或 USB 設備端口連接到 PC。GPIB 接口以 SCPI/GPIB 模式運行，使現有 ATE 系統實現即插即用替換或輕松集成到大型測試系統中。若需要，還提供用于現有定時器／計數器的仿真模式。
連通測試平臺，實現智能調試
使用美國國家儀器的 LabVIEW SignalExpress? 泰克專用版軟件捕獲、保存和分析 MCA 微波計數器系列的測量結果，非常方便。每臺 MCA3027 和 MCA3040 都隨附免費的限定版 SignalExpress，可以進行基本的儀器控制、數據記錄和分析。選配的專業版提供了 200? 多項內置功能，包括附加信號處理、高級分析、掃描、極限測試和用戶定義步驟等功能。
SignalExpress 支持一系列泰克臺式儀器 1，能夠連通整個測試平臺。然后您可以通過一個直觀的軟件界面使用每臺儀器隨附的功能豐富的工具。您可以自動完成要求多臺儀器的復雜測量，在更長的時間周期內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，所有這一切都從 PC 實現。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的調試工作。
1 有關 NI LabVIEW SignalExpress 支持的泰克儀器的完整清單，請?jiān)L問 cn.tek.com/signalexpress。
您可以信賴的性能
除了業內領先的服務和支持外，每臺 MCA 系列微波/計數器/分析儀均標配三年期限的保修。
